Блок ECM (Electronic Control Module) управления двигателем A02 и блок TCU (Transmission Control Unit) ZF Traxon являются важными компонентами автомобильной системы управления.
Блок ECM отвечает за контроль и управление работой двигателя. Он принимает различные входные сигналы, такие как данные датчиков температуры, давления, расхода топлива и т.д., и на основе этих данных регулирует работу двигателя. Блок ECM управляет такими параметрами, как подача топлива, система зажигания, система впуска и выпуска, что позволяет достигать оптимальной производительности и экономии топлива.
Блок TCU, с другой стороны, отвечает за управление автоматической трансмиссией. Он контролирует переключение передач, выбирает оптимальный режим работы и обеспечивает плавное и эффективное переключение передач в соответствии с условиями движения и требованиями водителя.
Важно отметить, что блоки ECM и TCU взаимодействуют между собой, обмениваясь информацией. Например, блок ECM может передавать информацию о скорости вращения двигателя блоку TCU, чтобы он правильно выбрал передачу и обеспечил оптимальную работу трансмиссии.
Система управления двигателем и автоматической трансмиссией играют важную роль в обеспечении правильной работы и производительности автомобиля. Блоки ECM и TCU являются ключевыми элементами этих систем, обеспечивая оптимальное управление двигателем и коробкой передач, что в конечном итоге способствует более эффективному использованию топлива и повышению комфорта вождения.
Разъемы подключения блока управления, контроллеры

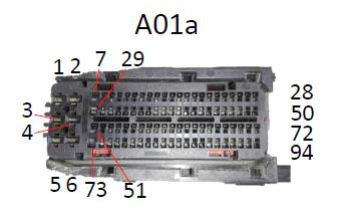

A01 Блок ECM управления двигателем
A02 Блок TCU ZF Traxon
A03 Блок ABS
A05 Блок CBCU
A06 Блок ECAS
A07 Комбинация приборов
A08 Блок DCM левой двери
A09 Блок PCM правой двери
A11 Контроллер иммобилайзера
A13 Панель климат-контроля
A15 Тахограф
A51 Контроллер TPMS
A54 Контроллер LDWS
Датчики
B83 Датчик NOx
B84 Датчик SAS положения руля
B85 Датчик YRS поперечного ускорения
Сопротивления
R01.1 Резистор 120 Ом у ЕСМ
R01.2 Резистор 120 Ом у датчика NOx
R01.3 Резистор 102 Ом у ЕСМ
Переключатели
S62 Селектор КПП
Розетки, разъемы

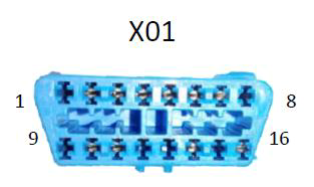

X01 Розетка OBD
X02 Розетка диагностики Inline
X1Y2 Разъем Рама-Кабина
X2Y1 Разъем ABS Рамы – ABS кабины X3Y5 Разъем Рама — Кабина
X101.2 У левой стойки №2
X101.3 У левой стойки №3
X102.1 У правой стойки №1
X102.3 У правой стойки №3
X105.1 Разъем Рама-КПП №1
X105.2 Разъем Рама-КПП №2
X106 Разъем на жгут ECAS кабины X107 Разъем на жгут ABS кабины X111 Разъем на жгут ГЛОНАСС
