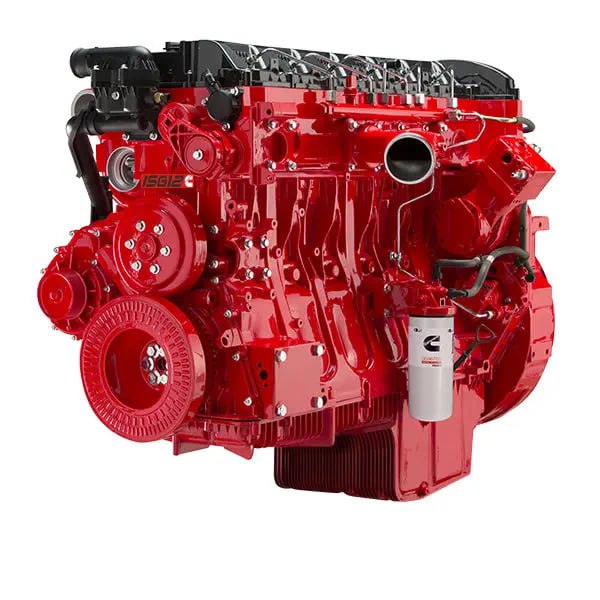

Двигатель Cummins ISG12 e5440

Моторы Cummins ISG12 установлены на технику: Foton Auman EST A Н5

Двигатель ISG12 имеет большой крутящий момент при низких оборотах, его обьём 11,8 л, максимальная мощность 470 л.с., максимальный крутящий момент 2 200 Нм. Имея самый распространенный рабочий объем двигателя среди современных европейских и американских грузовых автомобилей, мощностные характеристики ISG12 выше.

Марки CUMMINS появились в конце 2014 года, и только с 2019 года в России. Каталог запчастей для ремонта и обслуживания двигателей CUMMINS
ISG11, ISG12, ISG12G КАММИНЗ Cummins. Схема.

Технические характеристики моторов Камминс ISG12:
Объем двигателя, куб.см — 11800
Максимальная мощность, л.с. — 460 — 473
Максимальный крутящий момент, Нм (кгм) при об./мин. 2,193 (224) / 1400 или 2,300 (235) / 1300
Используемое топливо — Дизельное топливо
Тип двигателя — Рядный, 6-цилиндровый
Максимальная мощность, л.с. (кВт) при об./мин. 460 (338) / 1900 или 473 (348) / 1800
Диаметр цилиндра, мм — 132
Ход поршня, мм — 144
Нагнетатель — Турбина
Количество клапанов на цилиндр – 4

КАТАЛОГ, НОМЕРА СХЕМА ЗАПЧАСТЕЙ ПО ВСЕМ СИСТЕМАМ ДВИГАТЕЛЯ CUMMINS ISG12, ISG12G КАММИНЗ

ЦИЛИНДРО-ПОРШНЕВАЯ ГРУППА ЦПГ CUMMINS ISG11, ISG12 КАММИНЗ (гильза, поршень, кольца поршневые, пальцы, стопора, шатуны, вкладыши шатунные)
МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ CUMMINS ISG11, ISG12 КАММИНЗ (головка блока цилиндров ГБЦ, распредвал, клапан впускной выпускной, толкатели, маслосъемные колпачки, коромысла, пружины, седла, тарелки, направляющие, штанги толкателя, виброизоляторы, прокладки ГБЦ
ТОПЛИВНАЯ СИСТЕМА CUMMINS ISG11, ISG12 КАММИНЗ (актуатор дозатор топлива, насос подкачки, насос топливный ТНВД, соленоид электромагнитный клапан, топливная рампа рейка, ТННД, форсунки, распылители, плунжерные пары, штуцера коннекторы, топливные трубки, трубопроводы)
ВОЗДУШНАЯ СИСТЕМА CUMMINS ISG11, ISG12 КАММИНЗ (турбина, компрессор, коллектор, патрубки воздуховоды)
СИСТЕМА ОХЛАЖДЕНИЯ CUMMINS ISG11, ISG12 КАММИНЗ (термостат, насос водяной помпа, натяжители ремня, ролики, шланги)
СИСТЕМА СМАЗКИ CUMMINS ISG11, ISG12 КАММИНЗ (масляный насос, теплообменник маслоохладитель, форсунка охлаждения поршня)
БЛОК ЦИЛИНДРОВ CUMMINS ISG11, ISG12 КАММИНЗ (вкладыши коренные, коленвал, маховик, картер, демпфер, заглушки пробки)
ПОДДОН КАРТЕРА CUMMINS ISG11, ISG12 КАММИНЗ
ЭЛЕКТРООБОРУДОВАНИЕ CUMMINS ISG12 КАММИНЗ (блок управления, датчик, стартер, генератор, жгут проводов)
РАСХОДНЫЕ МАТЕРИАЛЫ CUMMINS ISG11, ISG12 КАММИНЗ (ремни, фильтры, комплекты наборы прокладок, прокладки, сальники, болты, кронштейны и другое)
Адаптер шкива коленвала 3696487
Блок цилиндров 4309568 3697832 3697763 3697690 3697593 3697306 3696804 3697830 3697591 3696918
Болт ГБЦ 3695535
Болт ГБЦ 3695730
Болт водяного насоса 3902023
Болт впускного воздушного патрубка 3900631
Болт выпускного коллектора 3696335
Болт выпускного коллектора 3696708
Болт генератора 3902663
Болт датчика положения коленвала 3913638 3902261
Болт датчика температуры и давления воздуха 3957849 4379742
Болт жгута проводов 3902023
Болт картера маховика 3082359
Болт коллектора водяного 3900631
Болт кольца частоты вращения распредвала 4895877
Болт коромысла 4991495
Болт корпуса маслоохладителя 3900635
Болт корпуса маслоохладителя 3902663
Болт корпуса термостата 3900631
Болт корпуса термостата 3913034
Болт кронштейна вентилятора 3093807
Болт кронштейна генератора 3102651 4096255
Болт кронштейна модуля управления 3901445
Болт крышки блока цилиндров 3695852
Болт крышки коренного вкладыша 3697757
Болт крышки распредвала 3900631
Болт маслоохладителя 3913366
Болт масляного насоса 3900632
Болт масляного насоса 3901445
Болт маховика 3695719
Болт модуля управления 4088450 3397506
Болт натяжителя ремня 3900679
Болт натяжителя ремня 4991495
Болт основания топливного фильтра 3903464
Болт скобы упорной распредвала 3900629 3901235
Болт стартера 3900637
Болт ступицы вентилятора 3896408
Болт трубки перепускной 3901865 3349509
Болт трубки подачи масла к турбине 3900630
Болт трубки топливной обратки 3682941 3682651
Болт усилителя блока цилиндров 3903990
Болт форсунки 3093826 C0143501045
Болт форсунки охлаждения поршня 3070393 3819957 3025479
Болт шестерни промежуточной ГРМ 3093940
Болт шестерни распредвала 3093805 C0143501035
Болт шкива вентилятора 3903112
Болт шкива коленвала 3696488
Болт регулировочный коромысла клапана 3695654
Болт шатуна 3695503
Болт-штуцер трубки топливной обратки 3924725 3907541
Вал коромысла 3695557
Вал шестерни промежуточной ГРМ 3697662 3696098
Вал шестерни промежуточной ГРМ 3697663 3696097
Венец маховика 3696160
Вкладыши коренные STD 4309573 3698413 5417292 3696745 3698414 5417293 3696746 3697685 3696819
Вкладыши коренные STD 5473138 3698413 5417292 3696745 3698414 5417293 3696746 3697775 3697776
Вкладыши шатунные STD 4309567 3698411 5417291 3695505 3698412 3695498 3695506
Воздушный компрессор 3696936 3696565
Впускной воздушный патрубок 3696223
Вставка патрубка впускного водяного 3696175
Втулка выпускного коллектора 3945252
Втулка крышки коренного вкладыша 3695725
Втулка шатуна 3695504
Гайка воздушного компрессора 3279043
Гайка регулировочного болта коромысла 3678635
Гайка шпильки турбокомпрессора 3818824
Генератор 3696213
Гильза 3697684 4309570 5581924 3696802
Головка блока цилиндров (ГБЦ) 3697216 3697215 3697214 3696762
Датчик давления масла 4087991 4921744 4921517 4087992
Датчик положения коленвала 4327230 2897342
Датчик температуры и давления воздуха 4921322 2897333 4903286
Датчик температуры масла, топлива, ОЖ 4954905 3865346 3096153
Демпфер (Гаситель резонансных колебаний) 3697975 3696314
Держатель форсунки 3695543
Жгут проводов 3691983 3697868 3697044 3695945 3697867 3691982 3697043 3695944
Жгут проводов модуля 3698286 3698285
Жгут проводов на две форсунки 3698397 3697359 3696413
Заглушка блока цилиндров 3692133
Заглушка ГБЦ 3696118
Заглушка ГБЦ 3696967
Заглушка ГБЦ 3922072 3812090
Заглушка ГБЦ 3945093
Заглушка крышки маслоохладителя 3008469
Заглушка крышки маслоохладителя 3089023 3089021
Заглушка опоры коромысла 3408242
Зажим трубки топливной 3975497
Изолятор вибрации кронштейна модуля управления 3696583
Изолятор вибрации кронштейна модуля управления 3696584
Картер маховика 3697678 3696740 3697676 3696376 3696739 3697692
Клапан впускной 3697413 3696764
Клапан выпускной 3696843
Клапан крышки маслоохладителя 3820320
Клапан топливный обратки 3957290
Клапан шарообразный масляного насоса 3695737
Коленчатый вал 3698239 3697859 3696627 3698238 3696626
Коленчатый вал 3698242 3697861 3696631
Коллектор водяной 3697438 3696303 3696302
Коллектор выпускной 3696187
Кольца поршневые 3697418 3697595 3695511
Кольца поршневые 4309574 3698001 3695509 5486513 3698002 3696982 3695511
Кольцо пружинное шкива вентилятора 3035960
Кольцо стопорное пальца поршневого 3820782 4356625
Кольцо стопорное поршневого пальца 3820782 4356625
Кольцо уплотнительное воздушного компрессора 4994574 4895710
Кольцо уплотнительное воздушного компрессора 5253501
Кольцо уплотнительное датчика давления масла 4010519 3330202
Кольцо уплотнительное датчика положения коленвала 4954487
Кольцо уплотнительное датчика температуры 4010519 3330202
Кольцо уплотнительное датчика температуры и давления воздуха 4903482
Кольцо уплотнительное заглушки крышки маслоохладителя 3089019
Кольцо уплотнительное коллектора водяного 2865048
Кольцо уплотнительное коллектора водяного 3697435 3696407
Кольцо уплотнительное корпуса термостата 3697434 3696207
Кольцо уплотнительное крышки распредвала 3695901
Кольцо уплотнительное под гильзу 3696801
Кольцо уплотнительное под гильзу 3697683 3695976
Кольцо уплотнительное пробки картера маховика 3910260
Кольцо уплотнительное пробки корпуса маслоохладителя 3678606
Кольцо уплотнительное пробки масляного насоса 3695858
Кольцо уплотнительное пробки слива масла 3902425
Кольцо уплотнительное трубки охлаждения воздушного компрессора 3089240
Кольцо уплотнительное трубки охлаждения воздушного компрессора 3627695
Кольцо уплотнительное трубки перепускной 3697433 3696206
Кольцо уплотнительное трубки подачи масла к турбине 4989613
Кольцо уплотнительное трубки слива масла с турбины 3928624
Кольцо уплотнительное штуцера трубки топливной 3678912
Кольцо уплотнительное щупа уровня масла 3696054
Кольцо частоты вращения распредвала 3955069
Комплект впускных клапанов 4309572
Комплект выпускных клапанов 4309571
Коннектор трубки охлаждения воздушного компрессора 3696781
Коннектор трубки охлаждения воздушного компрессора 4988138
Коромысло в сборе 3697305 3696266
Коромысло клапана 3695365 3697293 3696265 3697294 3696264
Коромысло клапана 3697296 3696255 3697297 3696256
Коромысло клапана 3697301 3696262 3697300 3696261
Коромысло клапана 3697304 3696259 3697303 3696258
Корпус маслоохладителя 3696228 3691939
Корпус масляного насоса 3696432
Корпус термостата 3697709 3697518 3696252 3697708 3696251
Кронштейн вентилятора 3696220 3696219
Кронштейн генератора 3696370 3696217
Кронштейн модуля управления 3696976 3695743
Крышка блока цилиндров 3695825
Крышка клапанная 3696923 3696924
Крышка клапанная 3697988 3697825 3697265 3697826 3697264
Крышка клапанная 4900757
Крышка коренного вкладыша 3696422 3696416
Крышка коренного вкладыша 3696423 3696418
Крышка корпуса маслоохладителя 3696232
Крышка маслозаливной горловины 5255310
Крышка распредвала 3695677
Крышка распредвала 3696184 3696185
Маслоохладитель (теплообменник) 3695682 3696867
Маслоохладитель (теплообменник) в сборе 3691940 3696866
Маслосъемный колпачок впускного клапана 3696555
Маслосъемный колпачок выпускного клапана 3695789
Маховик 3697999 3696101 3697998 3696100
Модуль управления 5306847 5306846
Модуль управления 5316787 5316786
Направляющая блока цилиндров 3697846
Направляющая выпускного коллектора 3696530
Насос водяной (помпа) 3696233
Насос масляный 3696436
Натяжитель ремня 3694433, 3696364
Натяжитель ремня 3694434, 3695924
Опора коромысла 3696268 3696267
Основание топливного фильтра 3696748 3696749
Палец поршневой 3695507
Палец поршневой 3697158
Патрубок водяной выпускной 3697712 3697711 3696177 3697710 3696176
Пластина масляного насоса 3696431
Поддон картера 3697204 3697203
Подогреватель впускного воздуха в сборе 4941309 4931842 4937962
Подшипник вентилятора 3966844
Подшипник маховика 111490
Поршень (1, 3, 5 цилиндр) 3697201 4352127
Поршень (1, 3, 5 цилиндр) 3697229
Поршень (1, 3, 5 цилиндр) 4352403 3697697 3697617 3694525
Поршень (2, 4, 6 цилиндр) 3697202 4352128
Поршень (2, 4, 6 цилиндр) 3697230
Поршень (2, 4, 6 цилиндр) 4352404 3697698 3697618 3694526 3694066 5472974
Пробка блока цилиндров 3008466
Пробка картера маховика 3910248 3904470 3903450
Пробка клапана масляного насосаа 3695977
Пробка корпуса маслоохладителя 3678611 3678605
Пробка крышки маслоохладителя 3678838 3678845
Пробка масляного насоса 3695859
Пробка резьбовая основания топливного фильтра 3678921 3678922
Пробка слива масла 3924148
Прокладка впускного воздушного патрубка 3695524
Прокладка выпускного коллектора 3697750 3696424
Прокладка ГБЦ 3696869
Прокладка клапанной крышки 3695663
Прокладка корпуса термостата 3697517 3696208
Прокладка крышки корпуса маслоохладителя 3696552
Прокладка масляного насоса 3695642
Прокладка поддона картера 3695880
Прокладка трубки слива масла с турбины 5264569 3937706 3285747 3931350 3928919 3282113
Прокладка турбины 3697681
Прокладка турбины 4065615
Пружина впускного клапана 3695886
Пружина выпускного клапана 3696142
Пружина клапана крышки маслоохладителя 3882586 3883524
Пружина клапана масляного насосаа 3695738
Пыльник подшипника шкива вентилятора 3696502
Рампа топливная (рейка) 4326941
Распредвал 3697177 3696135 3697688
Распредвал 3697212 3696058
Ремень приводной 3696537
Ремень приводной 3696538
Ролик коромысла 3696269
Ролик промежуточный 3696103
Ротор масляного насоса внешний 3696435
Ротор масляного насоса внутренний 3696434
Сальник коленвала задний 5265267 4946755 3693669
Сальник масляного насоса 3695722
Седло впускного клапана 3697424 3696508
Седло выпускного клапана 3696922
Скоба генератора 3698006 3696561
Скоба упорная распредвала 3697564 3696155
Соединитель трубки охлаждения воздушного компрессора 3089584 3089446
Соединитель трубки охлаждения воздушного компрессора 3866575
Стартер 3695772
Стартер 3698453 3695899
Ступица вентилятора 3696501
Сухарь впускного клапана 3900250
Сухарь выпускного клапана 3901177
Тарелка впускного клапана 3695898
Тарелка выпускного клапана 3696143
Термостат 3696214
Термостат 3696215
Термостат масляный 3696558
Топливный насос высокого давления ТНВД 4327066 4327065
Траверс коромысла 3695552
Трубка компрессора забора воздуха 3696295
Трубка охлаждения воздушного компрессора отводящая 3697857 3696285
Трубка охлаждения воздушного компрессора подводящая 3695606
Трубка перепускная корпуса термостат 3697436 3696253 3695832
Трубка подачи масла к турбине 3696271
Трубка подачи топлива к фильтру 3695692
Трубка сапуна 3698388 3695685 3698389 3695839
Трубка слива масла с турбины 3697673 3697311 3697672 3697310
Трубка слива масла с турбины нижняя 3697675 3697355 3697674 3697354
Трубка топливная 1, 2, 3-го цилиндра 3696203
Трубка топливная 4, 5, 6-го цилиндра 3696204
Трубка топливная обратки 3697317 3695669
Трубка топливная обратки с рампы 3695683
Трубка топливная от ТНВД к фильтру 3695691
Трубка щупа уровня масла 3696331
Турбокомпрессор 3788387 3790796
Турбокомпрессор 4352130 3779804
Уплотнение крышки распредвала 3695678
Уплотнение пробки клапана масляного насосаа 3695856
Уплотнение форсунки 3697987
Уплотнитель форсунки 5255313
Усилитель блока цилиндров 3696683 3696236
Фиксатор шестерни промежуточной ГРМ 3695590
Фиксатор шестерни промежуточной ГРМ 3695591
Фильтр масляный LF17500 3696820
Фильтр топливный FF63013 3696765
Форсунка 4307475
Форсунка охлаждения поршня 3696971
Хомут жгута проводов 3062329
Хомут трубки компрессора забора воздуха 3697613
Хомут трубки сапуна 3697614
Хомут трубки сапуна 4992639
Хомут трубки слива масла с турбины 2878372
Хомут шланга слива масла с турбины 3697607
Шайба стопорная выпускного коллектора 3696821
Шайба топливного клапана обратки 3963988 3937155 3935172
Шайба топливного клапана обратки 3963990 3957427
Шайба штуцера трубки топливной 3963988 3937155 3935172
Шатун 3696242 3696241
Шестерня воздушного компрессора 3696915
Шестерня коленвала 3696122
Шестерня промежуточная ГРМ 3696463
Шестерня промежуточная ГРМ 3696464
Шестерня распредвала 3697562 3696153 3697561 3696152
Шкив вентилятора 3696559
Шкив коленвала 3696491 3696324
Шланг компрессора забора воздуха 3056138 3025874 3016184
Шланг компрессора забора воздуха 3697611
Шланг компрессора забора воздуха 4942580
Шланг слива масла с турбины 3697671 3697353
Шланг турбины 4048761
Шпилька выпускного коллектора 4931642
Шпилька воздушного компрессора 3282054
Шпонка шкива коленвала 3681054 3680505
Штифт блока цилиндров 3949326
Штифт картера маховика 3900068
Штифт кольца частоты вращения распредвала 3954111
Штифт корпуса маслоохладителя 4067993 3092504
Штифт кронштейна генератора 4067993 3092504
Штифт крышки распредвала 4067993 3092504
Штифт опоры коромысла 4067993 3092504
Штифт ролика коромысла 3696270
Штуцер соединительный трубки топливной 3696995 3696750
Штуцер трубки компрессора 215921 215918
Щуп уровня масла 3695913 3696332 3695911
